Нагревательные элементы для взрывоопасного производства

Что такое взрывозащищенные нагреватели

Взрывозащищенные нагреватели представляют собой специализированные устройства, предназначенные для эксплуатации в зонах с повышенной опасностью. Их основное преимущество заключается в надежной защите от воспламенения и взрывов, что достигается благодаря использованию герметичного выполнения с применением компаундных материалов.

Компаунды — это специальные вещества, которые используют для защиты электрического и электронного оборудования от влаги, вибрации и других воздействий. Они не содержат летучих растворителей. Изделия с изоляцией из компаундов не боятся воды, не вибрируют и не перегреваются. Они могут выдержать высокое напряжение. Используется в качестве электроизоляционного материала и как средство взрывозащиты.

Толщина компаунда, который изолирует внутренние компоненты нагревателя от корпуса, составляет не менее одного миллиметра, что обеспечивает надежную защиту от воздействия агрессивных сред. В особых зонах, таких как точки ввода проводов, этот слой достигает трех миллиметров, что дополнительно усиливает герметичность и стойкость устройства.

Для защиты электронагревателя от коротких замыканий предусмотрены плавкие предохранители, что способствует повышению долговечности и надежности работы устройства. Кабельный ввод также тщательно защищен компаундной заливкой, минимизирующей риски повреждения чувствительного узла.

Встроенные температурные датчики, интегрированные в конструкцию нагревателя, позволяют осуществлять автоматизированный контроль за температурным режимом. Это позволяет поддерживать необходимые параметры работы устройства и предотвращать его перегрев. Использование цифровых интеллектуальных блоков управления добавляет функциональности, позволяя программировать настройки температуры в соответствии с индивидуальными требованиями заказчика. Таким образом, взрывозащищенные нагреватели предлагают эффективное решение для безопасного обогрева в сложных условиях эксплуатации.

Особенности взрывозащищенных нагревателей

Взрывозащищенные нагреватели являются ключевым элементом обеспечения безопасности на промышленных объектах, где присутствуют взрывоопасные среды, такие как нефтепродукты, газы, химические вещества и другие горючие материалы. Эти устройства используются в зонах с повышенным риском возникновения аварийных ситуаций, что требует строгого соблюдения международных и национальных стандартов безопасности. Рассмотрим их основные особенности, классификацию и требования к эксплуатации.

Классификация взрывозащищенных нагревательных элементов по конструкции

В зависимости от конструкции и условий применения, взрывозащищенные нагреватели делятся на несколько типов:

1. Контактные взрывозащищенные нагреватели Эти устройства предназначены для прямого контакта с металлическими поверхностями, такими как трубы, резервуары, бочки или барабаны. Их основная задача — обеспечить равномерный нагрев, что особенно важно для снижения вязкости нефтепродуктов и улучшения их транспортировки. Контактные нагреватели часто оснащаются терморегуляторами, которые позволяют поддерживать заданную температуру и предотвращают перегрев. Такие нагреватели широко применяются в нефтегазовой и химической промышленности.
2. Погружные взрывозащищенные нагреватели
   Погружные нагреватели используются для нагрева жидкостей, таких как масла, топливо, химические растворы и другие среды, непосредственно в резервуарах или емкостях. Они часто применяются для поддержания оптимальной температуры масла в картерах двигателей, что предотвращает перегрев и обеспечивает стабильную работу оборудования. Конструкция погружных нагревателей может варьироваться в зависимости от мощности, материала исполнения (например, нержавеющая сталь или титан) и условий эксплуатации.
3. Воздушные взрывозащищенные нагреватели
   Эти устройства предназначены для нагрева воздуха в системах вентиляции, обогрева помещений или локального нагрева в шкафах управления. Они используются для создания тепловых барьеров в условиях низких температур, а также для предотвращения образования конденсата в электрооборудовании. Воздушные нагреватели нашли применение на газоперекачивающих станциях, нефтехранилищах и других объектах, где требуется поддержание определенного температурного режима.

Основные требования к эксплуатации взрывозащищенных нагревателей

• Эксплуатация нагревателей во взрывоопасных зонах требует соблюдения строгих норм и стандартов. Ключевые требования включают:
• Герметичность конструкции
  Все элементы нагревателя должны быть полностью герметизированы, чтобы исключить попадание взрывоопасных веществ внутрь устройства. Это достигается за счет использования специальных уплотнений и защитных кожухов.
• Материалы исполнения
  Материалы, используемые в производстве нагревателей, должны обладать высокой термостойкостью, коррозионной стойкостью и не выделять токсичных веществ при нагреве. Часто применяются нержавеющие стали, керамика и другие специализированные сплавы.
• Соответствие стандартам безопасности
  Взрывозащищенные нагреватели должны проходить обязательную сертификацию в соответствии с международными стандартами, такими как ATEX (для Европы), IECEx (международный стандарт) или ГОСТ (для России). Эти стандарты подтверждают, что оборудование безопасно для использования во взрывоопасных зонах.
• Защита от перегрева и короткого замыкания
  Современные нагреватели оснащаются системами автоматического отключения при превышении допустимой температуры или возникновении аварийных ситуаций. Это снижает риск возгорания или взрыва.
• Устойчивость к внешним воздействиям
  Оборудование должно быть устойчивым к вибрациям, механическим повреждениям и агрессивным средам, что особенно важно для работы в сложных промышленных условиях.

Виды взрывозащищенных нагревательных элементов

Фланцевые взрывозащищенные нагреватели

Фланцевые нагреватели представляют собой конструкцию из одного или нескольких трубчатых электронагревателей, закрепленных на общем фланце. Такие нагреватели используются преимущественно для нагрева воздуха в местах с повышенным уровнем опасности возникновения чрезвычайных ситуаций. Они отличаются высокой степенью защиты, что обеспечивает надежную работу в условиях повышенной влажности и запыленности. Фланцевые нагреватели широко применяются в нефтегазовой, химической и пищевой промышленности, где требуется точный контроль температуры и безопасность эксплуатации.

Фланцевый взрывозащитный нагреватель

Фланцевые погружные взрывозащищенные нагреватели

Фланцевые погружные нагреватели состоят из одного или нескольких трубчатых элементов, соединенных в единую систему, что обеспечивает равномерный нагрев среды. Они исключают риск перегрева материала, что делает их идеальными для использования в резервуарах, магистралях, проточных сосудах и системах защиты от замерзания. Такие нагреватели часто применяются для поддержания температуры вязких жидкостей, таких как масла, мазут или химические растворы, в условиях взрывоопасных зон.

Погружной взрывозащитный нагреватель

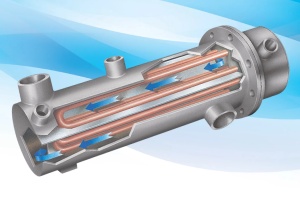

Проточные взрывозащищенные нагреватели

Проточные нагреватели предназначены для нагрева жидкостей и газов под давлением. Их оболочка изготавливается из нержавеющей стали или специальных сплавов, что обеспечивает устойчивость к коррозии и агрессивным средам. Такие устройства используются для нагрева воды, мазута, дизельного топлива, газового конденсата, масел и термальных жидкостей. Степень защиты IP68 позволяет использовать их в условиях полного погружения в жидкость. Проточные нагреватели нашли применение в энергетике, нефтепереработке и химической промышленности, где требуется быстрый и безопасный нагрев сред.

Проточный взрывозащитный нагреватель

Взрывозащищенные конвекционные нагреватели

Конвекционные нагреватели оснащаются аналоговыми или цифровыми термостатами, которые предотвращают перегрев и обеспечивают безопасность эксплуатации. Они используются для обогрева шкафов управления, защитных кожухов, блочно-модульных конструкций и приборных отсеков. Такие нагреватели эффективно защищают оборудование от конденсата и перепадов температур, что особенно важно в условиях холодного климата. Их применение актуально на объектах нефтегазовой и энергетической отраслей, где требуется поддержание стабильной температуры в электротехнических устройствах.

Взрывозащищенные ленточные нагреватели ЭНГЛ1Ех

Ленточные нагреватели ЭНГЛ1Ех представляют собой гибкие силиконовые ленты, предназначенные для использования во взрывоопасных зонах. Они изготавливаются из стеклонити с нагревательными жилами, покрытыми кремнийорганической резиной, что обеспечивает влагозащиту и устойчивость к агрессивным средам. Такие нагреватели способны поддерживать температуру до +180 °С и используются для подогрева трубопроводов, резервуаров и оборудования в химической, нефтегазовой и пищевой промышленности. Их гибкость и прочность позволяют легко адаптировать их под различные технологические процессы.

Взрывозащитная лента ЭНГЛ1Ex

Взрывозащищенные нагревательные кабели

Нагревательные кабели используются для защиты трубопроводов, резервуаров и оборудования от замерзания и поддержания температуры вязких сред. Они оснащены взрывозащищенной оболочкой, что позволяет использовать их в зонах с повышенным риском возгорания. Такие кабели широко применяются в нефтегазовой, химической и пищевой промышленности, где требуется надежный и безопасный обогрев.

Инфракрасные взрывозащищенные нагреватели

Инфракрасные нагреватели используются для локального обогрева помещений и оборудования. Они работают за счет излучения тепловой энергии, что позволяет эффективно нагревать поверхности без прямого контакта. Такие устройства применяются в зонах с повышенной взрывоопасностью, где требуется безопасный и энергоэффективный обогрев.

Взрывозащищенные нагревательные устройства в обязательном порядке сопровождаются технической документацией и сертификатами, подтверждающими их соответствие установленным стандартам безопасности. Сертифицированное оборудование обладает специальной защитой, что позволяет его безопасно эксплуатировать в зонах с повышенным риском возгорания или взрыва. Такие устройства соответствуют международным нормам, включая требования ГОСТ, что гарантирует их надежность и безопасность при использовании в опасных условиях.

Итог

Взрывозащищенные нагреватели — это высокотехнологичное оборудование, которое обеспечивает безопасность и эффективность работы в условиях повышенного риска. Их правильный выбор, установка и эксплуатация в соответствии с нормативными требованиями позволяют минимизировать вероятность аварий и обеспечить бесперебойную работу промышленных объектов. При подборе оборудования важно учитывать специфику производственных процессов, характеристики среды и требования стандартов безопасности.
