Изготовление ТЭНов для гальваники

Изготовление гальванических ТЭНов на заказ

Производственная компания "Марион" принимает заказы на изготовление ТЭНов для гальваники любой мощности и конфигурации по размерам заказчика. Чтобы заказать изготовление нагревателей для гальванических ванн и емкостей заполните бланк заказа. Прикрепите его и ваши чертежи или эскизы к форме оформления заявки на сайте или направьте ваш запрос письмом на электронную почту - info@elektroteni.ru

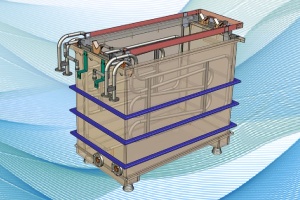

Процесс гальванизации большинства металлов на многих промышленных предприятиях протекает только при определенной температуре раствора электролита. Для нагревания электролита гальванические ванны снабжаются собственной системой подогрева. В состав растворов входит большое количество агрессивных и химически активных веществ, поэтому к гальваническим ТЭНам, изготавливаемым на заказ, предъявляются особые требования.

ТЭНы для гальваники можно разделить на:

• Колбовые погружные нагреватели.
• ТЭНы для гальванических ванн.

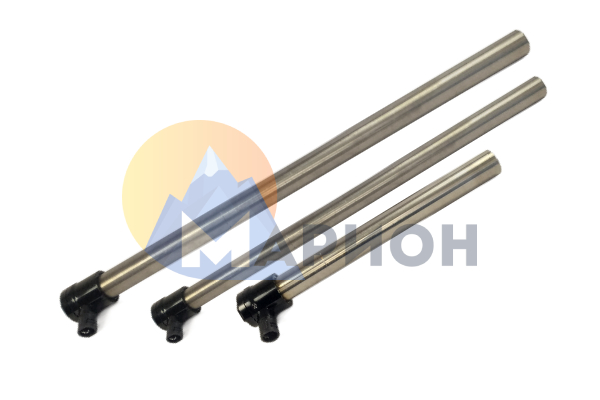

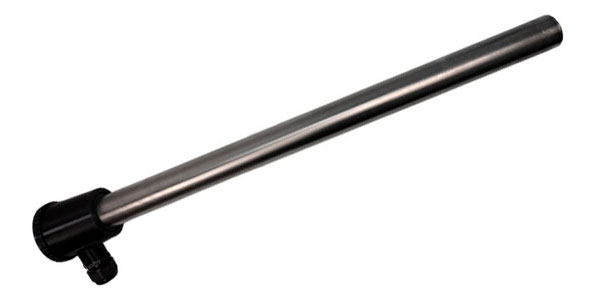

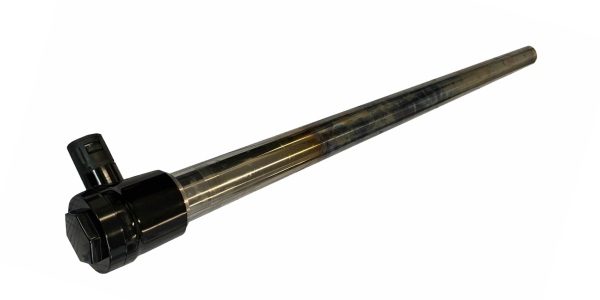

Погружные колбовые нагреватели предназначены для использования в агрессивных растворах кислот, щелочей применяемых в процессах гальваники и любых других процессах нагрева жидкостей, материалы оболочки нагревателей являются очень стойкими к разрушению при воздействии температуры. Они также могут использоваться для обогрева в ваннах с процессом травильных ванн, например промывка, пайка, растворитель.

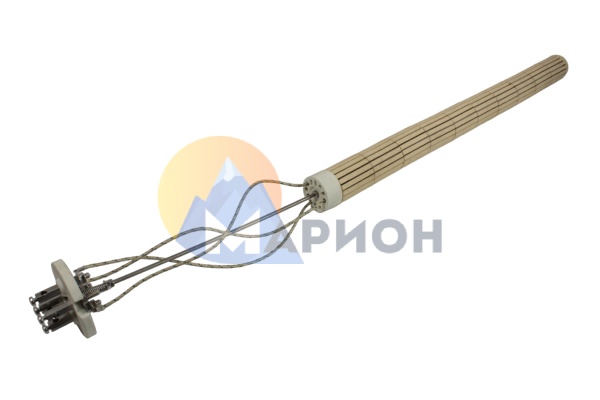

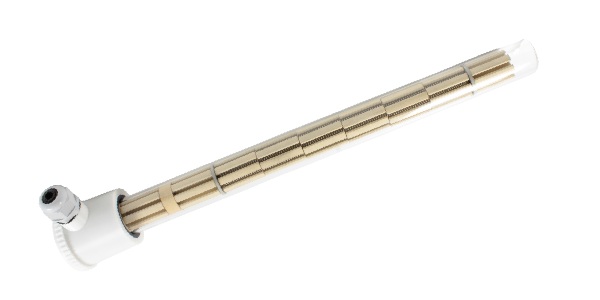

Погружной нагреватель состоит из кожуха из кварцевого стекла либо из благородной стали, внутрь размещен нагревательный элемент из наборной керамики и спирали, контактная группа закрыта колпаком защищающем от брызг. На кожухе размещен знак минимальной глубины погружения жидкости, он определяет длину греющей зоны нагревателя. Защитный колпак и резиновые прокладки выполнены из полипропилена стойкого к воздействию агрессивных жидкостей и паров жидкостей. Важнейшее значение для использования нагревателя для нагрева ванны имеет определенный тип материала, из которого выполнен корпус.

Кожух Ø51мм Кварцевое стекло (тип нагревателя GGK)

Нагреватели данного типа могут быть использованы практически во всех типах рабочих растворов кислотных (за исключением ванны с плавиковой кислотой или ей солей), например:

• Кислотные растворы содержащие металлы (Ni, Cd, Cr, Fe, Cu, Pt, Zn, Sn).
• Органические кислоты.
• Жидкости паяния (с содержанием HCI) и перекиси водорода.
• Растворы кухонной соли с перманганатом калия.
• Жидкости полоскания окисленные (без флюота), вода канальная и вода морская.
• Флюс.

Рабочая температура до 150гр.С. Внимание! Не применять нагревательные элементы типа GGK в алкалических растворах.

Кожух Ø54 Нержавеющая сталь 1H18N9 (тип нагревателя GGS) и Кожух Ø54 сталь H17N13M2T (тип нагревателя GGSM)

Нагреватели в данных кожухах могут быть применены в большинстве растворов алкалических и цианидовых, например:

• В растворах обезжиривания.
• Обезжиривающие растворы с содержанием металлов (Cu, Cd, Au, Ag, Zn, Sn, латунь).
• В растворах водяных полоскающих с примесями алкалиев (без галогенов).
• Кроме того нагреватели типа GGSM могут быть применены в растворах кислотных ванн с органической кислотой, например кислота бензойная, уксусная  и винная кислота и т.п.

Рабочая температура до 150 гр. С. Внимание! Не использовать элементов GGS в течи содержащей луги KOH и NaOH!

Изготовление ТЭНа для гальваники заключается в:

• создании корпуса из таких типов материалов, как благородная сталь или кварцевое стекло;
• размещение внутри корпуса специального нагревательного устройства, состоящего из спирали и традиционно наборной керамики;
• фиксация колпака, который закрывает контактную группу, тем самым защищая ее от попадания жидкости.

Одним из преимуществ сотрудничества с производственной компанией "Марион" является то, что заказчик может оформить изготовление устройств в полном соответствии с индивидуальными параметрами, которые установил для нагревателя покупатель. Это очень удобно, хотя у нас на складах имеются в наличии ТЭНы для гальваники, цена которых не слишком отличается, в то время как затраты на производство сведены к нулю.

Технические данные колбовых нагревателей

• Напряжение питания - 230V до 3,5 kW, 400V либо 3*400V свыше 3,5kW.
• Температура работы - До 150 гр. С.
• Нагреватели предназначены для работы с вертикальной установкой.

Изготовление ТЭНов для гальванических ванн

Установка таких ТЭНов рассчитана в различные емкости. Удобство заключается в том, что их монтаж и замена не сопровождается сливанием нагреваемой жидкости. ТЭН легко можно вынимать и устанавливать сверху вниз. Основная задача предусмотреть подходящий материал оболочки для нагреваемой жидкости, чтобы тэн прослужил длительный срок. А также предусмотреть, чтобы нагреваемая часть тэна всегда находилась в жидкости путем правильного исполнения не греющейся части.

Возможные материалы оболочки ТЭН:

1. Оболочка из титана.
2. Бесшовная трубка из нержавеющей стали.

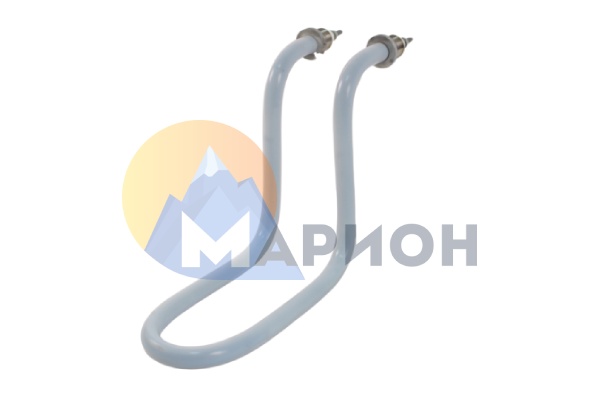

3. Фторопластовая оболочка.

Выше перечисленные материалы обладают очень большой химической стойкостью и могут быть использованы практических во всех гальванических резервуарах с агрессивными растворами. По запросу также возможно изготовления из шовной нержавеющей и углеродистой стали.

Характеристики ТЭНов для гальванических ванн

• Длина ТЭНа (длина металлической оболочки ТЭНа в развернутом виде) – до 6000мм.
• Диаметр трубки ТЭН: 16; 13; 6.5 мм.
• Форма и конфигурация ТЭН: любая, указав размеры или согласно чертежам и эскизам.
• Мощность: рассчитывается с учетом рабочих параметров ТЭНа. В зависимости от диаметра, напряжения, длины.
• Рабочая среда: агрессивные растворы щелочей и кислот; другие жидкости.
• Напряжение: по запросу 12; 24; 36; 42; 48; 60; 127; 220; 380 В.
• Варианты или материал для изготовления: из титана, во фторопластовой оболочке, бесшовная нержавеющая сталь. с тефлоновым покрытием, шовная нержавеющая и углеродистая сталь.
• При необходимости комплектация различными крепежными планками разных размеров и форм с отверстиями с резьбой и без. Распорные шайбы фиксирующие трубки ТЭН на заданных расстояниях.
• Комплектация резьбовыми штуцерами: G ½, М22, М20, М18, М16, М12, М10, М14 и другие. Нержавеющая сталь, титан, латунь, углеродистая сталь.

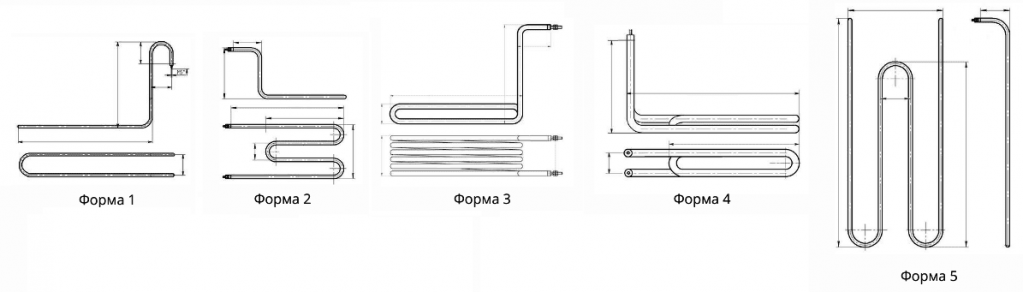

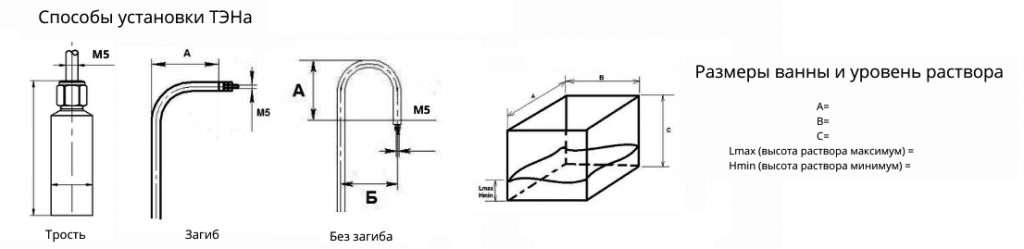

Формы ТЭНов для гальванических ванн:

Подключение ТЭнов для гальванических ванн:

На нашем производстве мы изготавливаем электронагреватели для гальванических ванн способные работать в условиях высокой агрессивной среды. Изготовление нагревателей такого уровня требуют особого подхода, который могут обеспечить профессионалы нашего производства.

ВЗАИМОВЫГОДНОЕ СОТРУДНИЧЕСТВО И РЯД ПРЕИМУЩЕСТВ РАБОТЫ С НАМИ:

• Изготовление по ГОСТу из материалов высокого качества.
• Срок изготовления по тех заданию 7-15 дней. Срочное изготовление по согласованию.
• Отгрузка складских позиций в день оплаты.
• Наличие сертификатов.
• Гарантия 12 месяцев.
• Дополнительные скидки при заказе от 10 штук.
• Постоянным покупателям различные бонусы, скидки, отсрочка платежа, бесплатная доставка.
• Доставка в любой город России.
